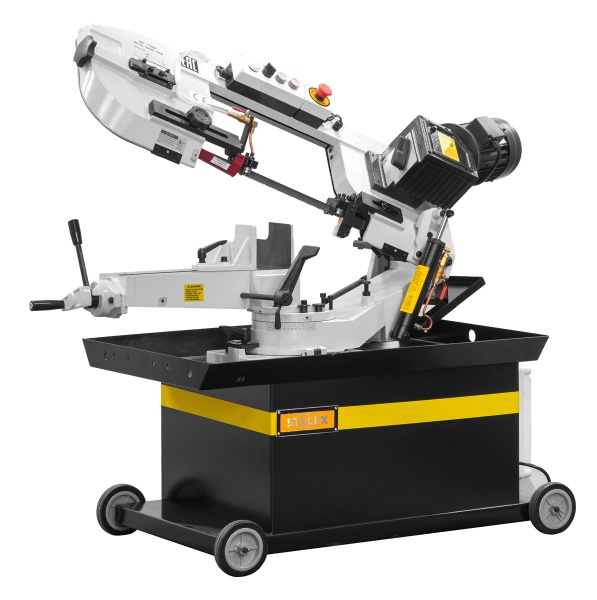

Стандартная модель мобильного ленточнопильного станка, разработана для резки черных металлов и других материалов с целиковым, полым или профильным сечением. Станок позволяет делать распилы заготовок диаметром до 180 мм в полуавтоматическом режиме с ручным возвратом пильной рамы в первоначальное положение. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндрами подач, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Станкам не требуется подключение к источнику сжатого воздуха.

Станки Stalex BS-712 имеют высоту полотна 20 мм, в зависимости от комплектации поворот губок тисков или возможность поворота рамы пилы, а также привод клиноременной или зубчатый. Система СОЖ в стандартной комплектации.

Процесс пиления:

Точность движения ленты обеспечивается за счет роликовых подшипников
Движение ленты осуществляется через мотор-редуктор в 3-х скоростных режимах
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Механические тиски + рычаг быстрой доводки

Основные элементы cтанка Stalex BS-712:

Опускание рамы осуществляется под собственным весом
Плавная регулировка скорости опускания рамы (подвод и рабочий ход) обеспечиваются гидравлическим перепускным клапаном
Быстрый зажим заготовки — тиски с ручным зажимом и доводчиком
Станция охлаждения, обеспечивающая подачу СОЖ (расположена внутри рамы) + и регулировочные краны для регулировки напора СОЖ
Подвижная направляющая с роликовыми подшипниками натяжения полотна
Скорость вращения полотна имеет 3 скоростных режима
Ручное натяжение ленты
Мерный упор 250 мм
Пила ленточная квалитет М42

Модель имеет возможность поворота рамы пилы

Привод зубчатый

Панель управления

— Индикатор включения станка

— Переключатель работы системы СОЖ

— Кнопка включения станка

— Кнопка выключения станка

— Общая кнопка стоп

Рычаг переключения скорости вращения полотна

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.

…
